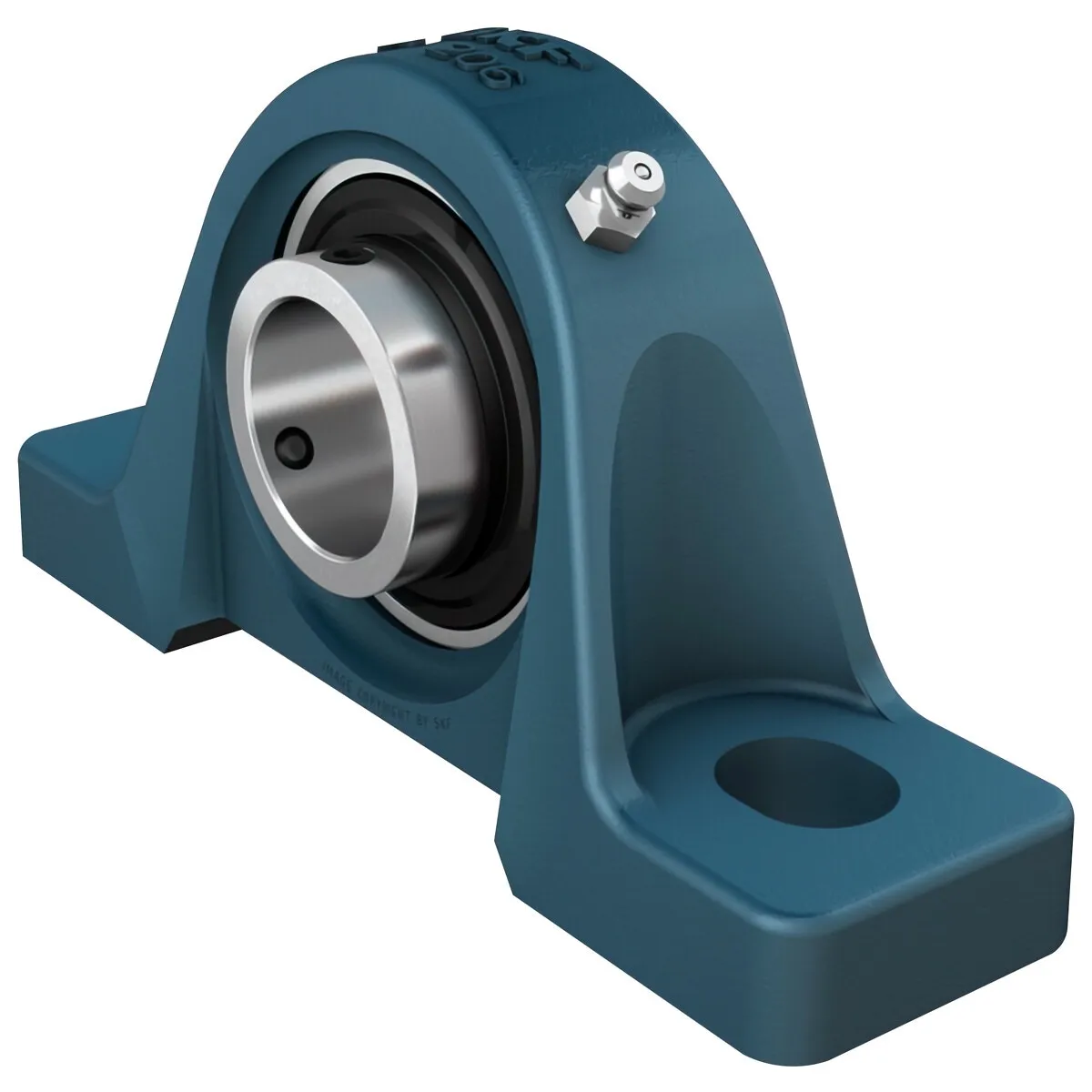

Lagerenhet Upprätt 45Mm Skf

Description

Mått:

• håldiameter (d) 45 mm
• innerringens skulderdiameter (d1) 56,8 mm
• basbredd (A) 51 mm
• flänsbredd (A1) 31 mm
• innerringens bredd (B) 49,2 mm
• avstånd från låsanordningens sida till mitten av gängan (B4) 8 mm
• höjd, mittpunkt för sfäriskt lagerinsats (H) 54 mm
• fothöjd (H1) 19 mm
• total höjd (H2) 108 mm
• avstånd mellan fästbultar (J) 146 mm
• avstånd mellan fästbultar (J) max. 150 mm
• avstånd mellan fästbultar (J) min. 142 mm
• totallängd (L) 189,5 mm
• diameter, hål för fästbult (N) 17 mm
• fästbultshål längd (N1) 21 mm
• avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 30,2 mm
• husets gänga för smörjnippel (RG) 1/4-28 UNF
• axiellt läge av husets gänga (R1) 4 mm
• vinkelläge av husets gänga (Rα) 45 °
• smörjnippel huvuddiameter (DN) 6,6 mm
• nyckelstorlek för smörjnippel (SWN) 7,94 mm
• gänga smörjnippel (GN) 1/4-28 UNF

Beräknade data:

• dynamiskt bärighetstal (C) 33,2 kN
• statiskt bärighetstal (C0) 21,6 kN
• utmattningsbelastning (Pu) 0,915 kN
• gränsvarvtal 3400 r/min
