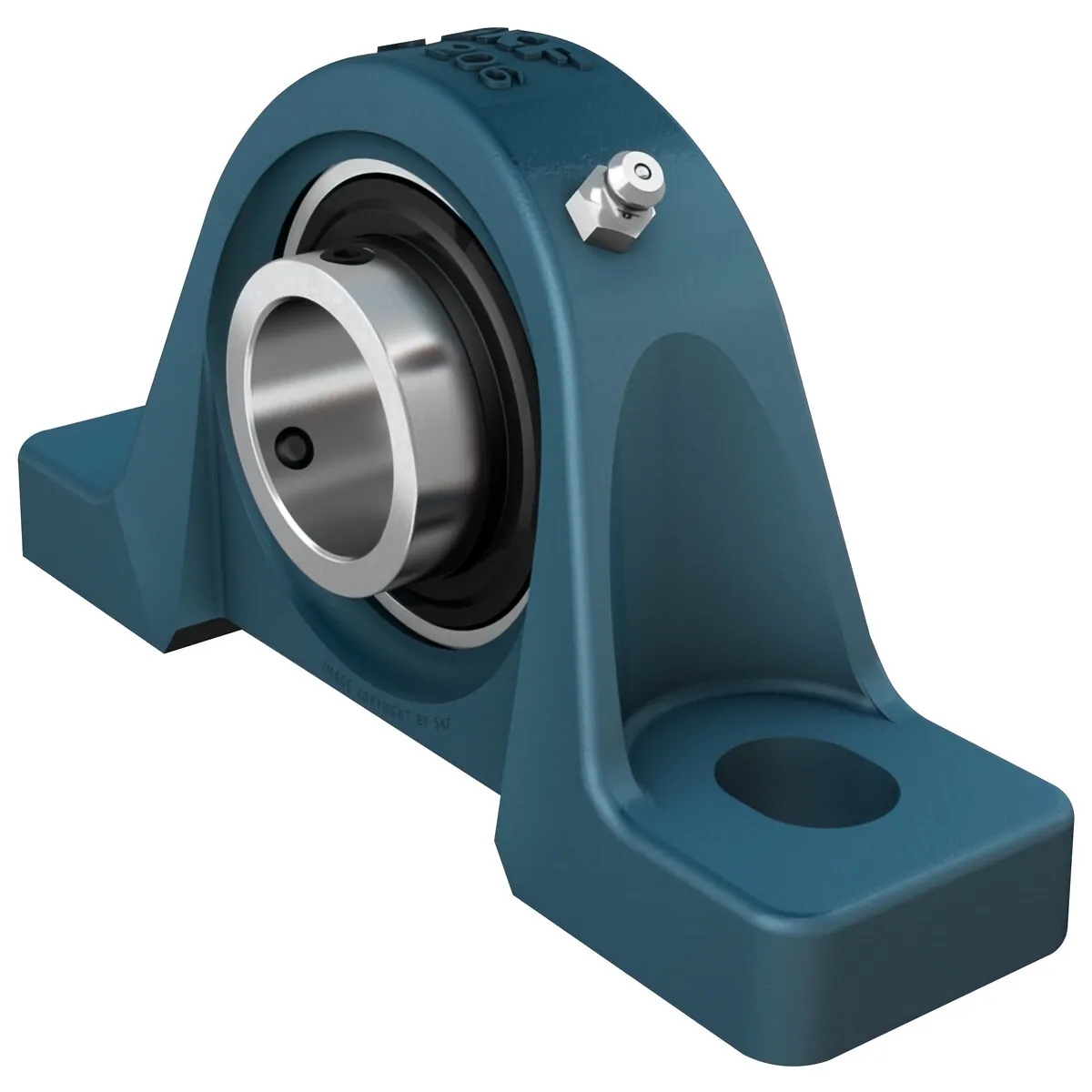

Lagerenhet Upprätt 20Mm Skf

Description

Mått:

• håldiameter (d) 20 mm
• innerringens skulderdiameter (d1) 28,2 mm
• basbredd (A) 34 mm
• flänsbredd (A1) 23 mm
• innerringens bredd (B) 31 mm
• avstånd från låsanordningens sida till mitten av gängan (B4) 4,5 mm
• höjd, mittpunkt för sfäriskt lagerinsats (H) 33,3 mm
• fothöjd (H1) 13,5 mm
• total höjd (H2) 64,5 mm
• avstånd mellan fästbultar (J) 95 mm
• avstånd mellan fästbultar (J) max. 100 mm
• avstånd mellan fästbultar (J) min. 90 mm
• totallängd (L) 127 mm
• diameter, hål för fästbult (N) 13 mm
• fästbultshål längd (N1) 18 mm
• avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 18,3 mm
• husets gänga för smörjnippel (RG) 1/4-28 UNF
• axiellt läge av husets gänga (R1) 2 mm
• vinkelläge av husets gänga (Rα) 45 °
• smörjnippel huvuddiameter (DN) 6,6 mm
• nyckelstorlek för smörjnippel (SWN) 7,94 mm
• gänga smörjnippel (GN) 1/4-28 UNF

Beräknade data:

• dynamiskt bärighetstal (C) 12,7 kN
• statiskt bärighetstal (C0) 6,55 kN
• utmattningsbelastning (Pu) 0,28 kN
• gränsvarvtal 6500 r/min
