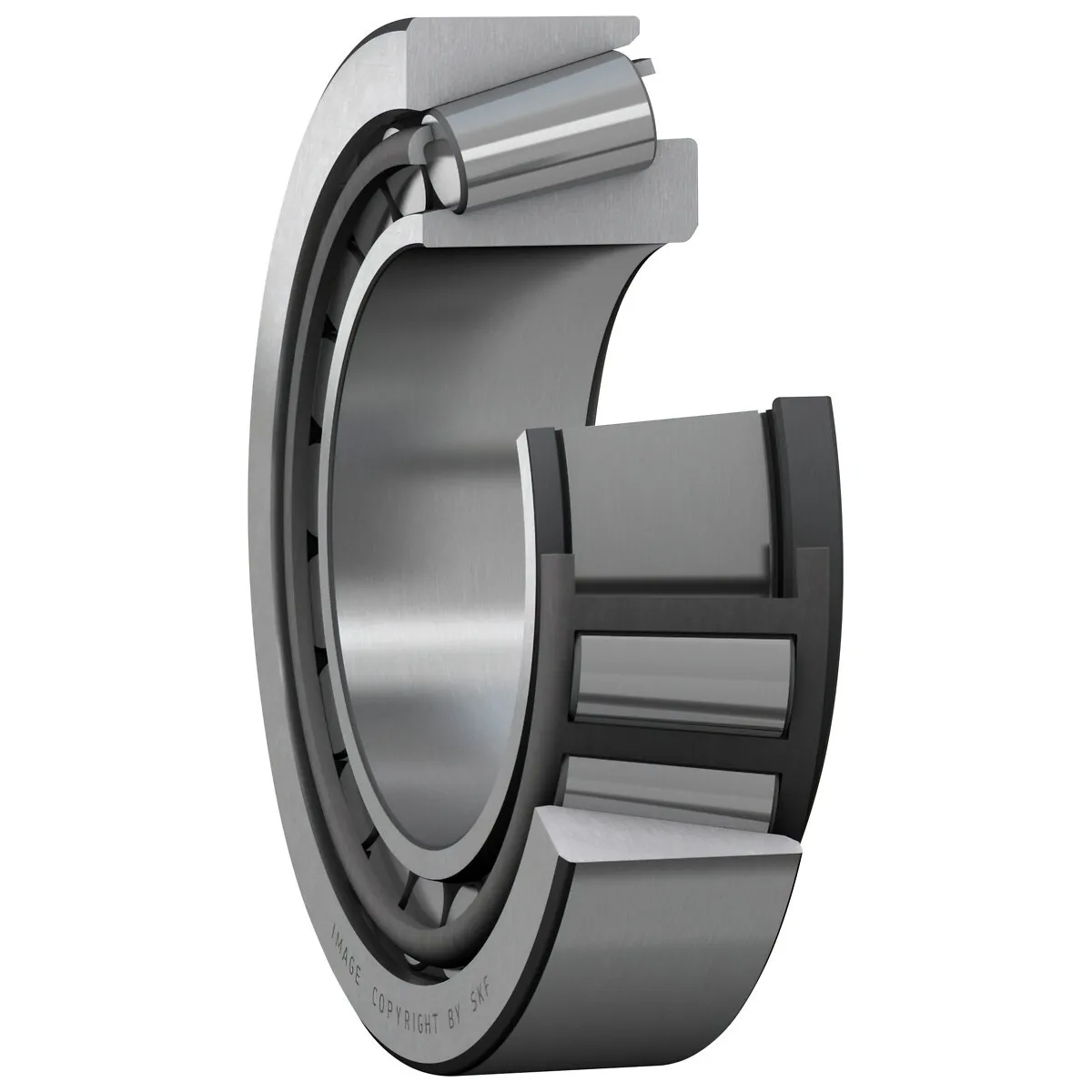

Koniskt Sfäriskt Rullager 40X80X23 Skf

Description

Mått:

• håldiameter (d) 40 mm
• ytterdiameter (D) 80 mm
• lagrets totala bredd (T) 24,75 mm
• diameter för innerringens skuldra (d1) 58,45 mm
• innerringens bredd (B) 23 mm
• ytterringens bredd (C) 19 mm
• inneringens hörnradie (r1,2) min. 1,5 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 18,639 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 49 mm
• axelns inbyggnadsdiameter (db) min. 48,5 mm
• inbyggnadsdiameter för hus (Da) min. 68 mm
• inbyggnadsdiameter för hus (Da) max. 72,5 mm
• inbyggnadsdiameter för hus (Db) min. 75 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 3 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 5,5 mm
• kälradie (ra) max. 1,5 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 91,6 kN
• statiskt bärighetstal (C0) 86,5 kN
• utmattningsbelastning (Pu) 9,8 kN
• referensvarvtal 7000 r/min
• gränsvarvtal 8500 r/min
• beräkningsfaktor (e) 0,37
• beräkningsfaktor (Y) 1,6
• beräkningsfaktor (Y0) 0,9
