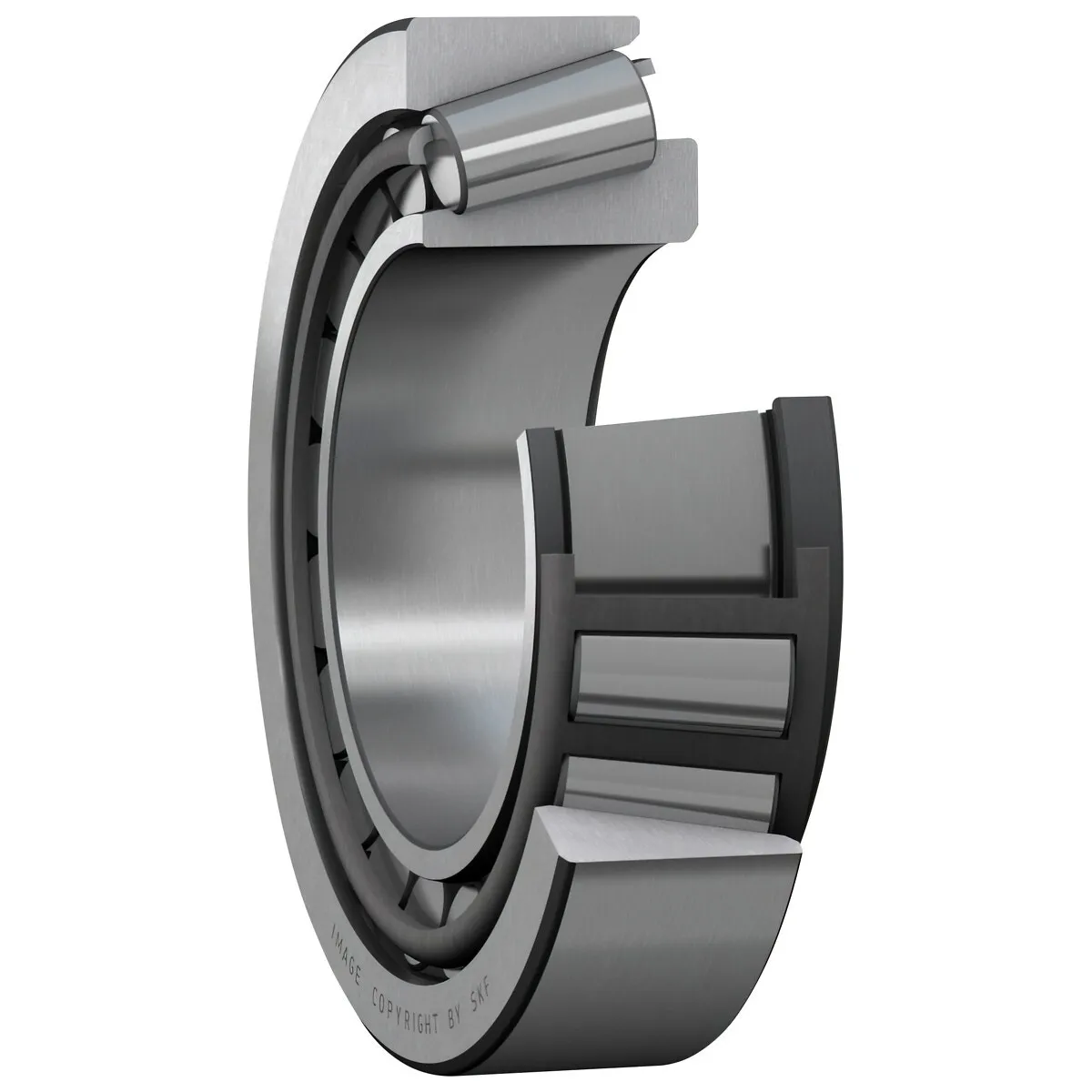

Koniskt Sfäriskt Rullager 20X52X15 Skf

Description

Mått:

• håldiameter (d) 20 mm
• ytterdiameter (D) 52 mm
• lagrets totala bredd (T) 16,25 mm
• diameter för innerringens skuldra (d1) 34,4 mm
• innerringens bredd (B) 15 mm
• ytterringens bredd (C) 13 mm
• inneringens hörnradie (r1,2) min. 1,5 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 11,153 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 28 mm
• axelns inbyggnadsdiameter (db) min. 27,5 mm
• inbyggnadsdiameter för hus (Da) min. 44 mm
• inbyggnadsdiameter för hus (Da) max. 45,5 mm
• inbyggnadsdiameter för hus (Db) min. 47 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 2 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 3 mm
• kälradie (ra) max. 1,5 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 41,9 kN
• statiskt bärighetstal (C0) 32,5 kN
• utmattningsbelastning (Pu) 3,55 kN
• referensvarvtal 12000 r/min
• gränsvarvtal 14000 r/min
• beräkningsfaktor (e) 0,3
• beräkningsfaktor (Y) 2
• beräkningsfaktor (Y0) 1,1
